MotionLayout

봉구형 2024. 9. 10. 21:19



1. 기본 설정
2. 기본 모션
3. 맞춤 속성 - backgroundColor
4. ImageFilterView - 이미지 전환



1.  기본 설정

  1. MotionLayout 파일 만들기 : xml 화면의 최상의 루트를 MotionLayout으로 만들기
  2. MotionScene 만들기 -> 1번에서 만든 xml 파일에서 app:layoutDescription 에 2번에서 만든 파일 넣어주기

아래는 공식문서에 있는 코드 예시입니다.

<?xml version="1.0" encoding="utf-8"?>
<!-- activity_main.xml -->
<androidx.constraintlayout.motion.widget.MotionLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:id="@+id/motionLayout"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    app:layoutDescription="@xml/scene_01"
    tools:showPaths="true">

    <View
        android:id="@+id/button"
        android:layout_width="64dp"
        android:layout_height="64dp"
        android:background="@color/colorAccent"
        android:text="Button" />

</androidx.constraintlayout.motion.widget.MotionLayout>





<?xml version="1.0" encoding="utf-8"?>
<MotionScene xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:motion="http://schemas.android.com/apk/res-auto">

    <Transition
        motion:constraintSetStart="@+id/start"
        motion:constraintSetEnd="@+id/end"
        motion:duration="1000">
        <OnSwipe
            motion:touchAnchorId="@+id/button"
            motion:touchAnchorSide="right"
            motion:dragDirection="dragRight" />
    </Transition>

    <ConstraintSet android:id="@+id/start">
        <Constraint
            android:id="@+id/button"
            android:layout_width="64dp"
            android:layout_height="64dp"
            android:layout_marginStart="8dp"
            motion:layout_constraintBottom_toBottomOf="parent"
            motion:layout_constraintStart_toStartOf="parent"
            motion:layout_constraintTop_toTopOf="parent" />
    </ConstraintSet>

    <ConstraintSet android:id="@+id/end">
        <Constraint
            android:id="@+id/button"
            android:layout_width="64dp"
            android:layout_height="64dp"
            android:layout_marginEnd="8dp"
            motion:layout_constraintBottom_toBottomOf="parent"
            motion:layout_constraintEnd_toEndOf="parent"
            motion:layout_constraintTop_toTopOf="parent" />
    </ConstraintSet>

</MotionScene>



MotionScene 태그 안에 있는 Transition은 MotionLayout에서 애니메이션의 전환을 정의하는 데 사용됩니다. Transition은 두 가지 상태(예: 시작 상태와 종료 상태) 간의 애니메이션을 설정하며, 다음과 같은 주요 속성을 포함합니다.

Transition 속성

  1. @id: Transition의 고유 식별자를 설정합니다.
  2. constraintSetStart: 시작 상태의 ConstraintSet ID를 지정합니다. 이 상태에서 애니메이션이 시작됩니다.
  3. constraintSetEnd: 종료 상태의 ConstraintSet ID를 지정합니다. 애니메이션이 끝나는 상태입니다.
  4. duration: 애니메이션의 지속 시간을 밀리초 단위로 설정합니다.
  5. interpolator: 애니메이션의 속도를 조절하는 인터폴레이터를 설정합니다. 예를 들어, linear, easeIn, easeOut 등의 값을 사용할 수 있습니다.
  6. onSwipe: 사용자 입력(스와이프 제스처 등)에 따라 애니메이션을 트리거할 수 있도록 설정합니다. 이 속성은 스와이프 방향과 거리 등을 정의합니다.

ex) 예시코드

<Transition
    android:id="@+id/transition_example"
    motion:constraintSetStart="@id/start"
    motion:constraintSetEnd="@id/end"
    motion:duration="1000"
    motion:interpolator="linear">

    <OnSwipe
        motion:dragDirection="dragUp"
        motion:dragScale="1.0"/>
</Transition>





2. 기본 모션

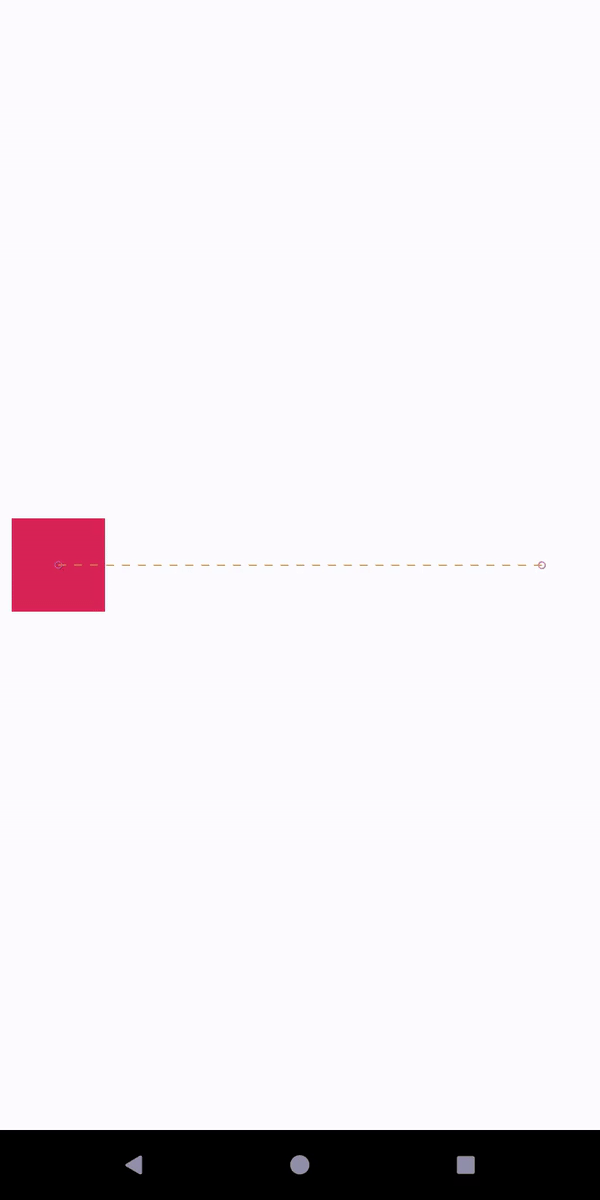

그림 1. 뷰 드래그

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.motion.widget.MotionLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:id="@+id/motionLayout"
    app:layoutDescription="@xml/scene_02"
    android:layout_width="match_parent"
    android:layout_height="match_parent">

    <View
        android:id="@+id/button"
        android:background="?attr/colorAccent"
        android:layout_width="64dp"
        android:layout_height="64dp"
        tools:layout_editor_absoluteX="147dp"
        tools:layout_editor_absoluteY="230dp" />

</androidx.constraintlayout.motion.widget.MotionLayout>





scene_02.xml

<?xml version="1.0" encoding="utf-8"?>
<MotionScene xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:motion="http://schemas.android.com/apk/res-auto">

    <Transition
        motion:constraintSetEnd="@+id/end"
        motion:constraintSetStart="@+id/start"
        motion:duration="1000">
        <OnSwipe
            motion:dragDirection="dragRight"
            motion:touchAnchorId="@id/button"
            motion:touchAnchorSide="right" />
    </Transition>

    <ConstraintSet android:id="@+id/start">
        <Constraint android:id="@id/button">
            <Layout
                android:layout_width="64dp"
                android:layout_height="64dp"
                android:layout_marginStart="8dp"
                motion:layout_constraintBottom_toBottomOf="parent"
                motion:layout_constraintStart_toStartOf="parent"
                motion:layout_constraintTop_toTopOf="parent" />
        </Constraint>
    </ConstraintSet>

    <ConstraintSet
        android:id="@+id/end"
        motion:deriveConstraintsFrom="@id/start">

        <Constraint android:id="@id/button">
            <Layout
                android:layout_width="64dp"
                android:layout_height="64dp"
                android:layout_marginEnd="8dp"
                motion:layout_constraintEnd_toEndOf="parent" />
        </Constraint>
    </ConstraintSet>

</MotionScene>





3. 맞춤 속성 - backgroundColor

그림 2. 배경색이 변경되는 뷰 드래그



<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.motion.widget.MotionLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:id="@+id/motionLayout"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    app:layoutDescription="@xml/scene_03">

    <View
        android:id="@+id/button"
        android:layout_width="64dp"
        android:layout_height="64dp"
        android:background="?attr/colorAccent" />

</androidx.constraintlayout.motion.widget.MotionLayout>





<?xml version="1.0" encoding="utf-8"?>
<MotionScene xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:motion="http://schemas.android.com/apk/res-auto">

    <Transition
        motion:constraintSetEnd="@+id/end"
        motion:constraintSetStart="@+id/start"
        motion:duration="1000"
        motion:motionInterpolator="linear">
        <OnSwipe
            motion:dragDirection="dragRight"
            motion:touchAnchorId="@id/button"
            motion:touchAnchorSide="right" />
    </Transition>

    <ConstraintSet android:id="@+id/start">
        <Constraint
            android:id="@id/button"
            android:layout_width="64dp"
            android:layout_height="64dp"
            android:layout_marginStart="8dp"
            motion:layout_constraintBottom_toBottomOf="parent"
            motion:layout_constraintStart_toStartOf="parent"
            motion:layout_constraintTop_toTopOf="parent">
            <CustomAttribute
                motion:attributeName="BackgroundColor"
                motion:customColorValue="#D81B60" />
        </Constraint>
    </ConstraintSet>

    <ConstraintSet android:id="@+id/end">
        <Constraint
            android:id="@id/button"
            android:layout_width="64dp"
            android:layout_height="64dp"
            android:layout_marginEnd="8dp"
            motion:layout_constraintBottom_toBottomOf="parent"
            motion:layout_constraintEnd_toEndOf="parent"
            motion:layout_constraintTop_toTopOf="parent">
            <CustomAttribute
                motion:attributeName="BackgroundColor"
                motion:customColorValue="#9999FF" />
        </Constraint>
    </ConstraintSet>

</MotionScene>

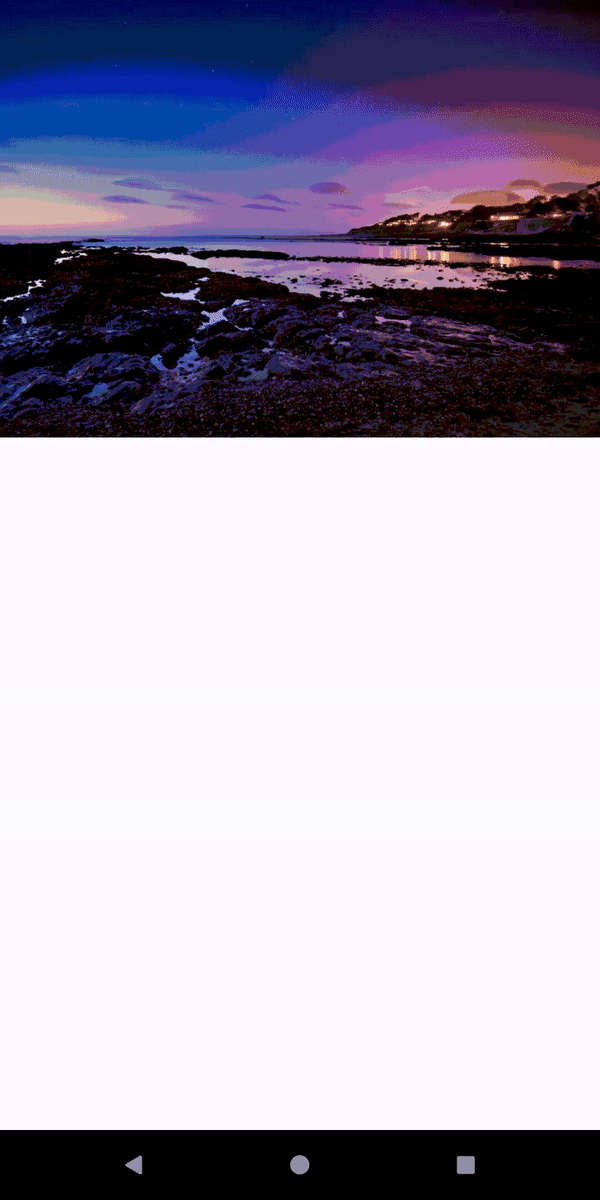

4. ImageFilterView - 이미지 전환

그림 4. 뷰를 드래그하고 Y 위치 변경



<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.motion.widget.MotionLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:id="@+id/motionLayout"
    app:layoutDescription="@xml/scene_05"
    android:layout_width="match_parent"
    android:layout_height="match_parent">

    <androidx.constraintlayout.utils.widget.ImageFilterView
        android:id="@+id/image"
        android:src="@drawable/sunset2"
        android:scaleType="centerCrop"
        android:layout_width="match_parent"
        android:layout_height="300dp" />

</androidx.constraintlayout.motion.widget.MotionLayout>





<?xml version="1.0" encoding="utf-8"?>
<MotionScene
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:motion="http://schemas.android.com/apk/res-auto">

    <Transition
        motion:constraintSetStart="@+id/start"
        motion:constraintSetEnd="@+id/end"
        motion:duration="1000">
        <OnSwipe
            motion:touchAnchorId="@id/image"
            motion:touchAnchorSide="top"
            motion:dragDirection="dragUp" />
    </Transition>

    <ConstraintSet android:id="@+id/start">
        <Constraint
            android:id="@id/image"
            android:layout_width="match_parent"
            android:layout_height="300dp"
            motion:layout_constraintStart_toStartOf="parent"
            motion:layout_constraintTop_toTopOf="parent">
            <CustomAttribute
                motion:attributeName="Saturation"
                motion:customFloatValue="1" />
        </Constraint>
    </ConstraintSet>

    <ConstraintSet android:id="@+id/end">
        <Constraint
            android:id="@id/image"
            android:layout_width="match_parent"
            android:layout_height="300dp"
            motion:layout_constraintBottom_toBottomOf="parent"
            motion:layout_constraintEnd_toEndOf="parent">
            <CustomAttribute
                motion:attributeName="Saturation"
                motion:customFloatValue="0" />
        </Constraint>
    </ConstraintSet>

</MotionScene>



좀 더 다양한 예제는 아래의 링크를 참조해서 보시면 좋습니다!!





참고





MotionLayout으로 모션 및 위젯 애니메이션 관리  |  Views  |  Android Developers

이 페이지는 Cloud Translation API를 통해 번역되었습니다. MotionLayout으로 모션 및 위젯 애니메이션 관리 컬렉션을 사용해 정리하기 내 환경설정을 기준으로 콘텐츠를 저장하고 분류하세요. MotionLayout

developer.android.com







MotionLayout 예  |  Views  |  Android Developers

이 페이지는 Cloud Translation API를 통해 번역되었습니다. MotionLayout 예 컬렉션을 사용해 정리하기 내 환경설정을 기준으로 콘텐츠를 저장하고 분류하세요. 이 문서에는 MotionLayout를 사용하는 방법의

developer.android.com







안드로이드 MotionLayout

Android MotionLayout 사용해보기 by 강남언니 블로그

blog.gangnamunni.com
